viernes, 24 de julio de 2015

Fabrica tu propia herramienta para medir la acción

Cada vez son más comunes los vídeos dedicados a resolver un problema practico mediante la  construcción de artilugios difíciles de encontrar.
Algunos luthiers recomiendan se mida la acción de la nueva guitarra en el traste 1 y 12, se anoten los valores y se repita en un tiempo prudencial, para corregir, mediante el alma, las posibles desviaciones del mástil. Normalmente son guitarras eléctricas o acústicas con cuerdas metálicas.
Algunos, mecanizadores diseñan y venden herramientas propias del oficio de luthier. Es el caso del suministrador californiano Neck Check Guitar Repair Tools


En otro artículo analizamos diferentes alternativas para medir con precisión la acción de las cuerdas. Veamos cómo diseñar un soporte de centrado de la cuerda con el traste ,sobre el que aplicar un reloj comparador adaptado a la menor tensión del nylon de las guitarras clásicas.
Los relojes comparadores son elementos de medida relativamente económicos, de fácil uso y que logran precisiones considerables.



Hemos de adaptar la idea anterior a una situación en la que las cuerdas tienen bastante menos tensión, pero el principio de es el mismo, y es necesario comprenderlo. Son las ideas las que pueden convertirse en dinero.


Para diseñar el centrador, basta que abarque dos cuerdas. Hay que tener en cuenta las dimensiones críticas utilizadas para las guitarras clásicas



Una posibilidad sería, una vez estudiado el mecanismo del reloj comparador, modificar la tensión que se aplica al husillo palpador, por ejemplo substituyendo el muelle. Este tipo de aparatos llevan un proceso de ajuste y el fabricante suministra una curva de calibración. Una intervención en el mecanismo invalidará esa certificación.



El equipo aquí mostrado tiene un rango de medida de 10 mm y cada división vale 10 micras. Una vuelta completa de la aguja son 100 micas (1 mm).
En el tramo de la primera vuelta  el error es de -0,0032 mm. Las primeras 2,5 vueltas aumentan el error a -0,0063 mm. De 2,5 a 10 vueltas pasa a -0,008mm



Entre otras posibles soluciones,para no alterar la precisión del comparador, y realizar una medida precisa sobre cuerdas de nylón de baja tensión, proponemos la siguiente:
Hemos dado las líneas principales de lo que parece la mejor solución, pero la realización práctica depende de los medios e ingenio de cada uno.

En lugar del reloj comparador puede usarse una cabeza micrométrica o de forma más tosca el extremo medidor de profundidades de un pie de rey.

Hemos construido nuestra versión prototipo, y resuelto los problemillas que siempre surgen en la práctica real.
Mostramos el resultado y detalles suficientes para animaros a hacer bricolaje.


Partimos de una peana de PMMA, (metacrilato) . Sus dimensiones 30 x 30 x 40 mm.

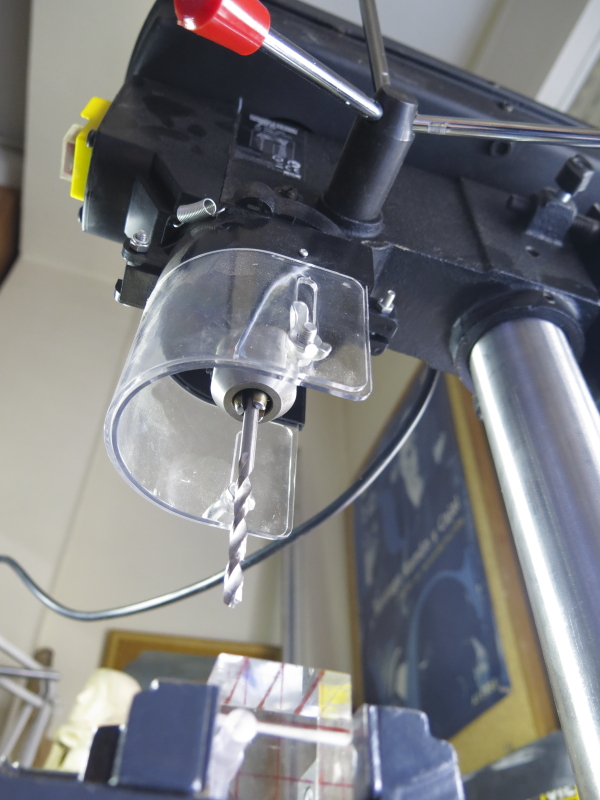

Un taladro de columna, anque sea de un Centro comercial, se hace necesario para obtener perforaciones perpendiculares. Primeramente efectuamos con centro en la intersección de la ranura más externa con la que encaja en el traste, un taladro de 4 mm, bien centrado y recto hasta la superficie superior. Pasamos brocas de 5 y acabamos con 6mm. En la parte superior agrandamos secuencialmente, una zona de 17 mm , de la forma más concéntrica posible hasta llegar a broca de 8mm.





Las ranuras centradoras, de la base las realizamos inicialmente con broca de 3mm y acabamos con limatones y una muela abrasiva circular de Dremel.

Para evitar que el pequeño pistón de nylon blanco se caiga al retirar el reloj comparador o por abajo, al levantar la peana del diapasón de la guitarra, pegamos con Loctite una arandela en el fondo del diámetro de 8mm que ajusta con el soporte fijo del comparador, y adherimos cantonera rígida de color negro a ras de las ranuras.
Esa cantonera sirvió también para decorar la pieza.

Los taladros de los tornillos de 4 mm que se utilizan para fijar el pistón (inferior) y el soporte del reloj comparador (arriba) se efectuaron con una broca de 3,3 o máximo 3,5 mm., según indicaciones de los catálogos técnicos de fabricantes de machos de roscar.
Se utilizó un macho de M4 Din 352 de acero rápido, en el utensilio para roscado manual. Tuve que localizarlo en una Ferretería industrial.






Coste de materiales en € (Iva 21% incluido)

Un juego de Brocas HSS Din 338 de 1,5 a 6,5 mm para aluminio....................14€
Una broca de 8 mm........................................................................................ 3,10€
Un juego de machos de roscar Dormer M4 (van 3)...........................................28€ (1u, 9,33€)
Una peana de metacrilato transparente 30 x 30 x 40 mm Servei Estació.........6,60€
Cinta para cantonera Ceys,19 mm x 5m..........................................................6,35€
Dos tornillos M4 Celo zincado, longitud 20 mm (caja 15 unidades)....................3€ (2u, 0,4€)
Un reloj comparador analógico o digital  de precisión 0,01mm............ ........40,26€

Total: 39,78€ sin el comparador

El vástago fijo del husillo del comparador (diámetro 8 mm) encaja en el taladro superior y se fija con tornillo para evitar que se desplace. El intacto reloj comparador puede guardarse convenientemente y ser utilizado para otras aplicaciones.


El metacrilato pesa lo suficiente  para equilibrar el conjunto y su tacto y dureza (93 Shore D que baja a 83 con el  plástico rígido de la cantonera), no afecta el ébano del diapasón (90 Shore D).





A falta de un poco de limpieza, retoque de detalles y abrillantado de lija de 3200 y 6000, la funcionalidad es correcta.










La medición en el traste 12 para la cuerda 6, da un valor de 6,17 mm, perfectamente reproducible.
Un comparador digital centesimal, de precio 175,45€ permitiría una lectura  muy simple y directa.

¿Quién se atreve a comercializarlo en España?.  Sólo disponible para USA y guitarra de cuerda metálica tiene un precio equivalente a 54,59€.
Mecanizado por CNC en latón,utiliza un comparador 0,01 mm Cen-tech chino que se encuentra por unos 13€ en internet.
